L型鋼板起重鉗3 吊裝形式

3.1 L鉗額定載荷的規定是在兩只鉗起吊一塊鋼板頂部夾角α=60度時允許的鋼板***大重量，應符合圖2的規定。

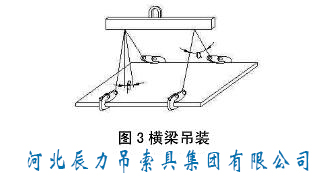

3.2 實際使用時，四只L鉗為一組，并用橫梁連接。其中α角應在30°～120°之間，β角在0°～15°之間。α=0°～60°時，四只L鉗允許起吊的***大重量是單只鉗額載的2倍，當α>60°時，應以α=60°時為基準，按三角函數關系進行折減，具體折減系數按圖3和表1執行，***大起重量=額載×折合系數。


表1 折合系數

頂部夾角α	0°～60°	70°	80°	90°
折合系數	2	1.8	1.6	1.4

3.3 允許采用圖4所示的吊裝方法，但是，這種吊裝必須降低載荷使用，一般規定β≤45°。在β=45°時，起重載荷為原起重載荷的0.5倍；β=30°時，起重載荷為原起重載荷的0.75倍。
